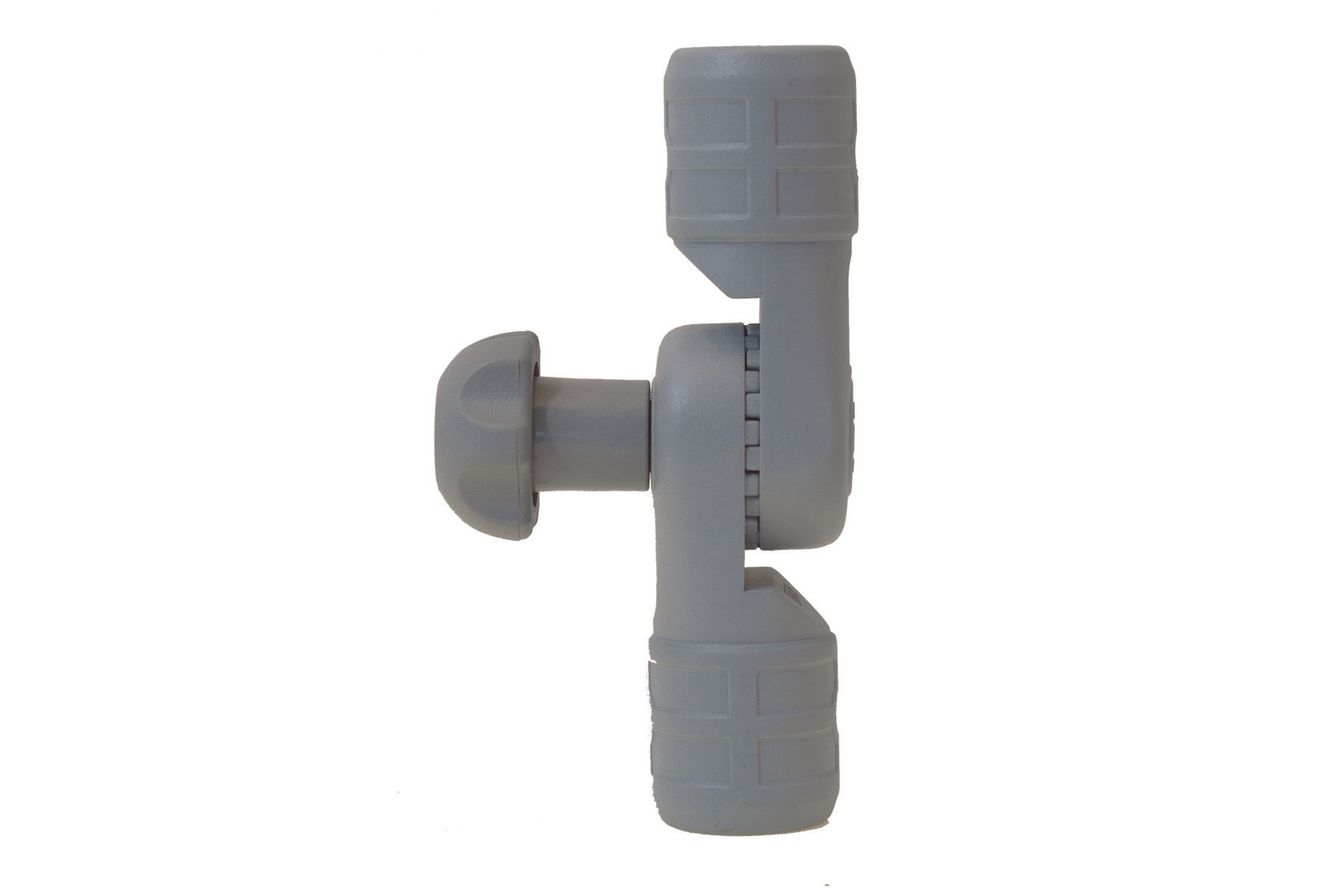

Fasten Gelenk (Stopfen-Stopfen) Rundrohr 27° (Ø 25 mm und Ø 32 mm) 0° Schenkel

Tt253:

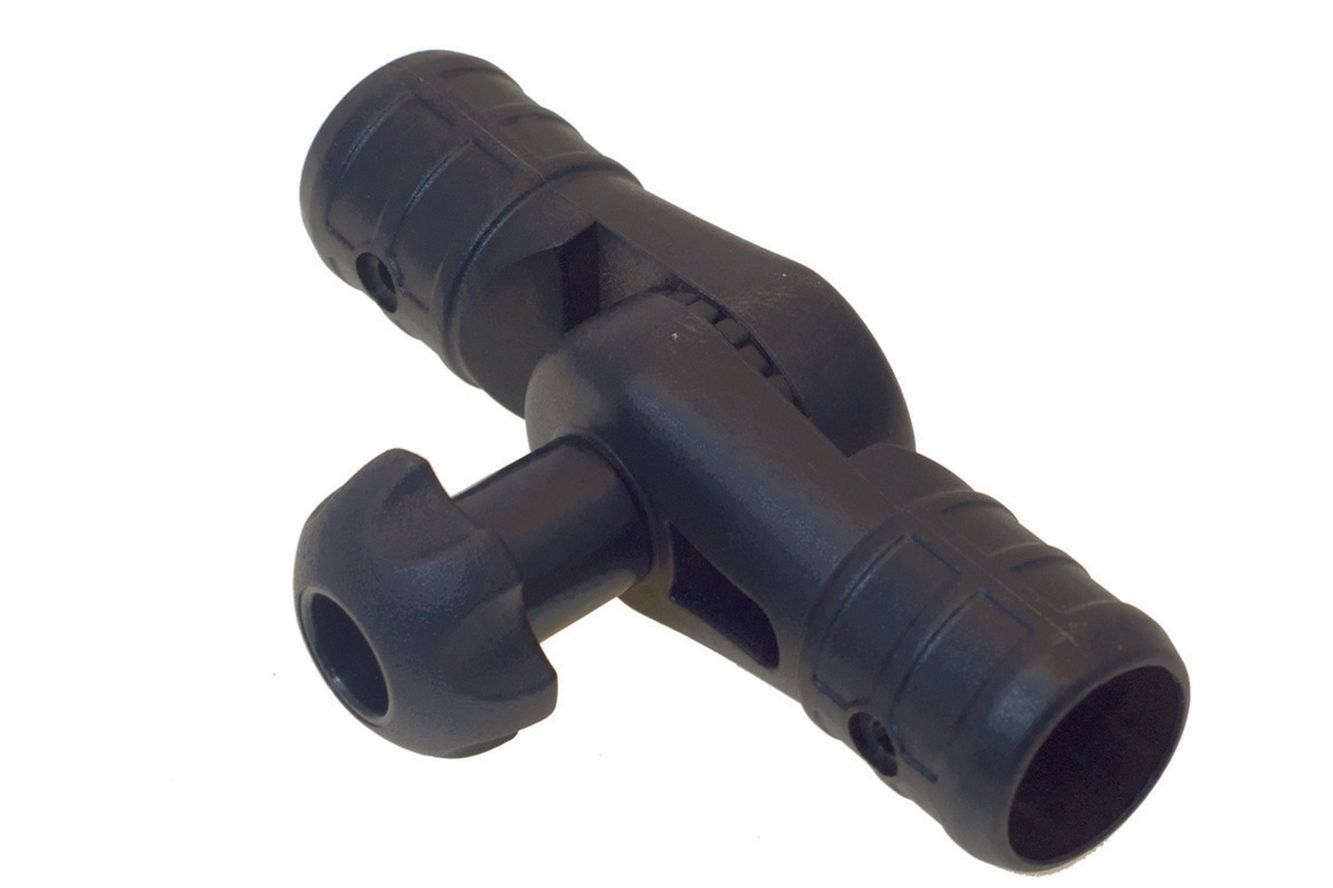

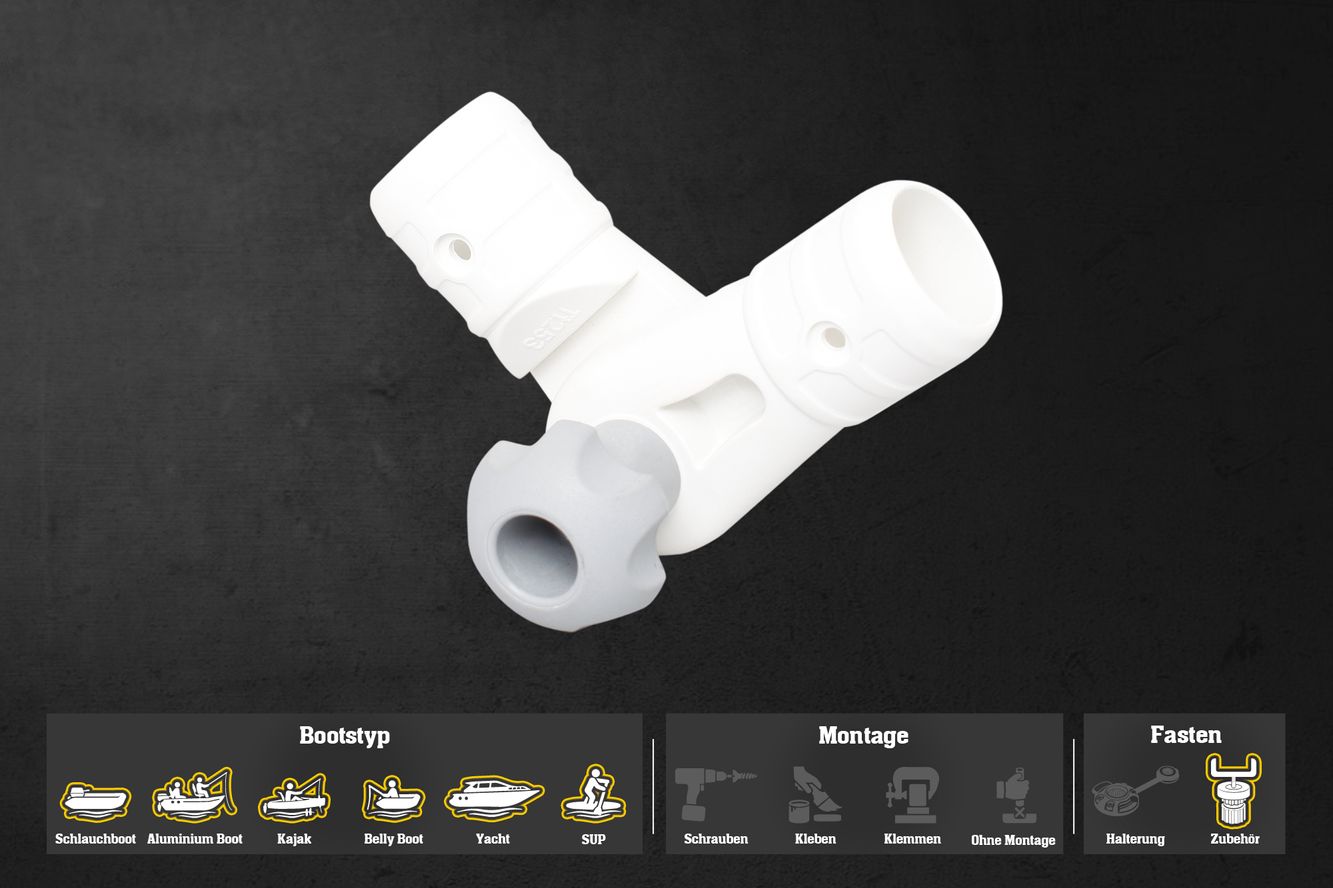

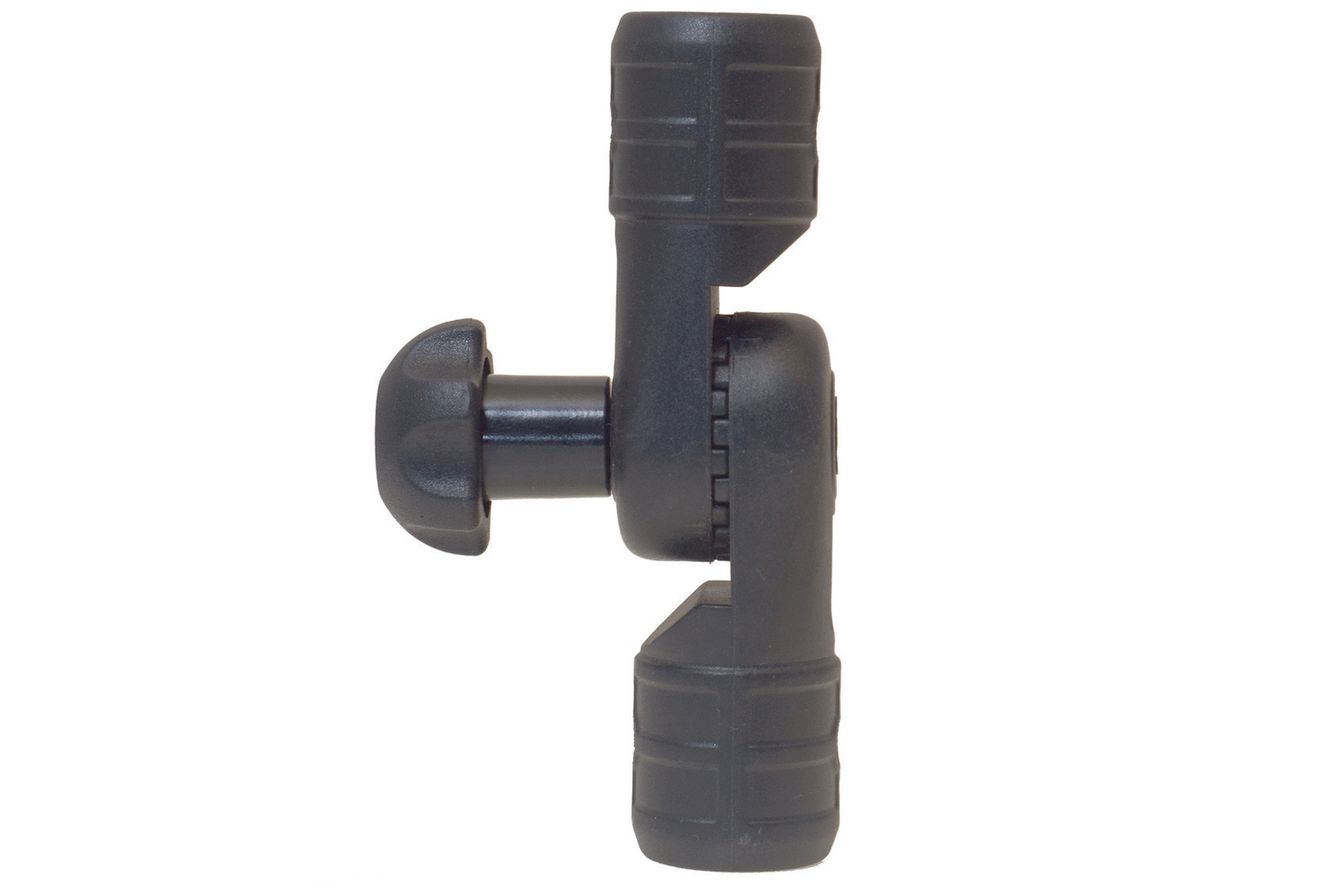

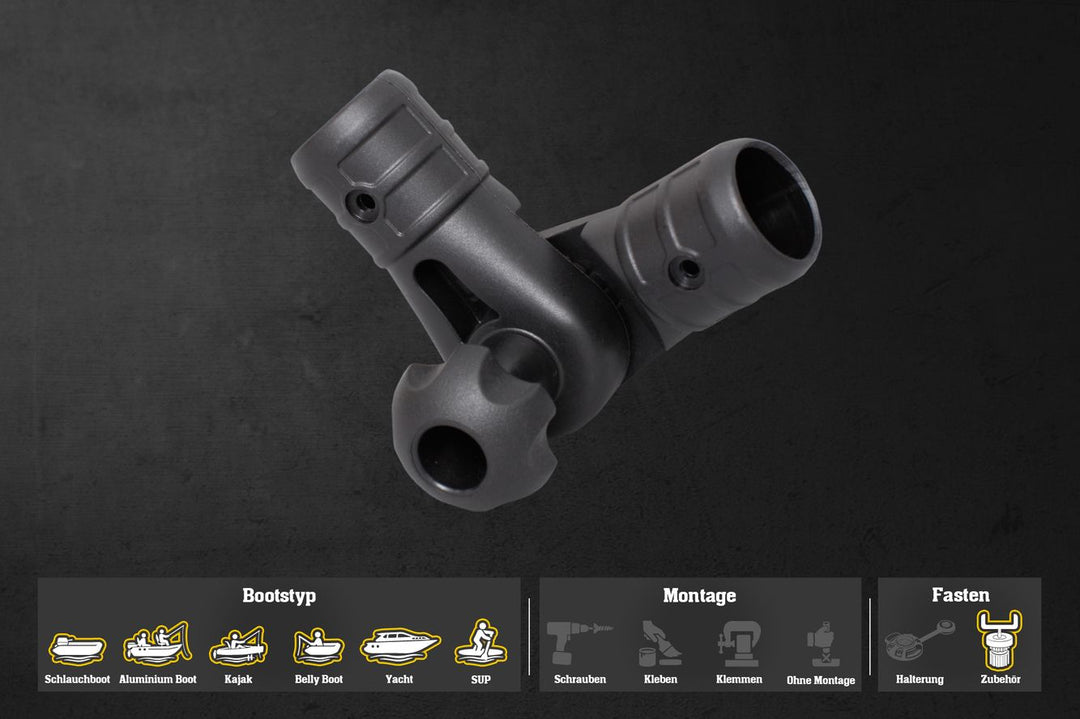

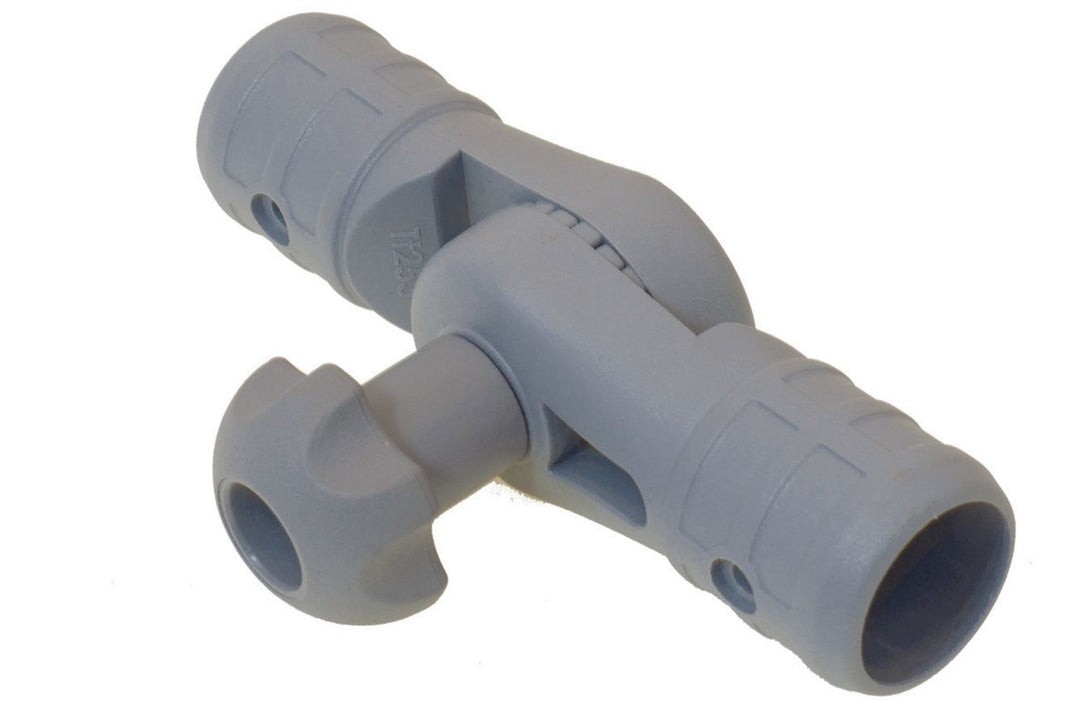

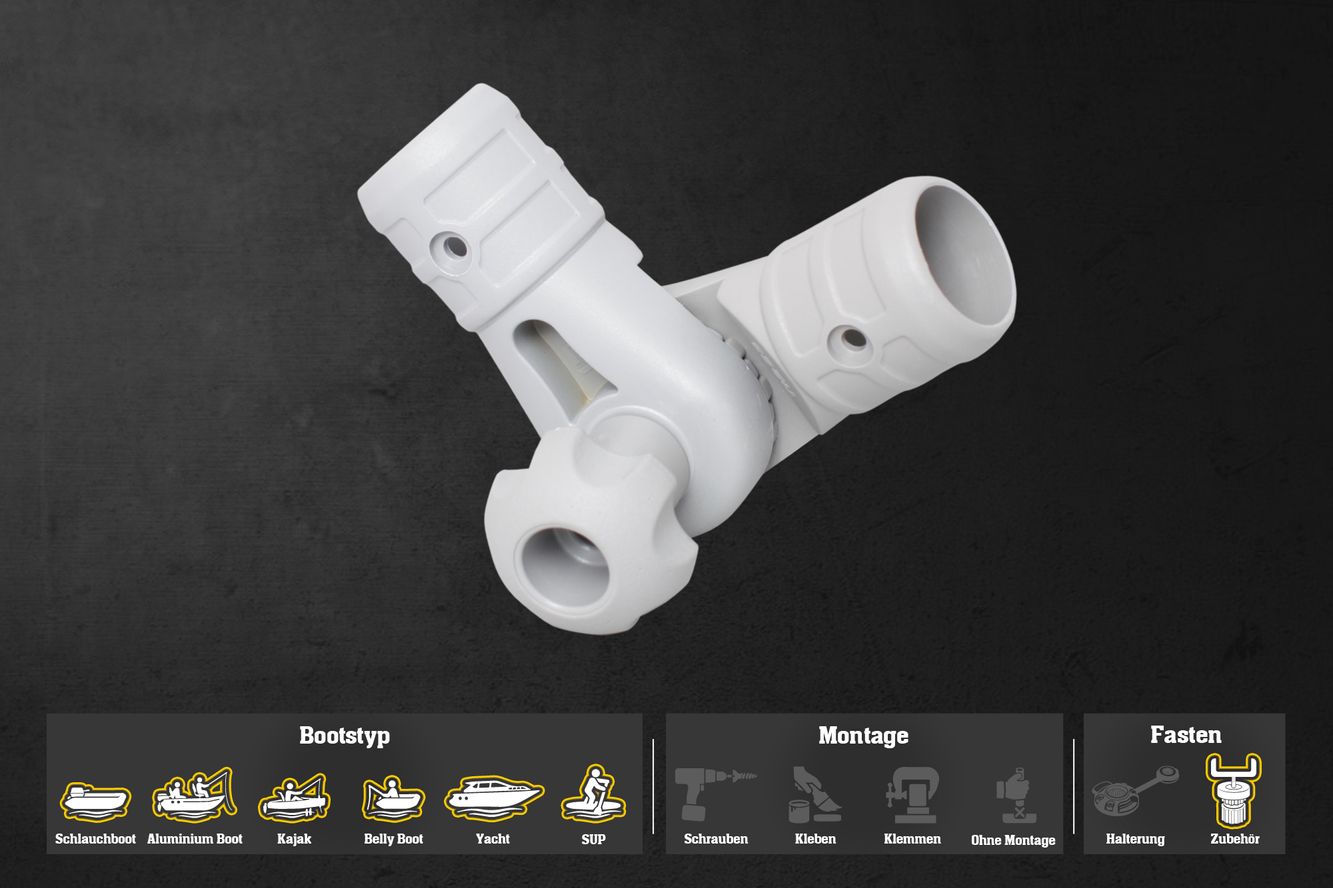

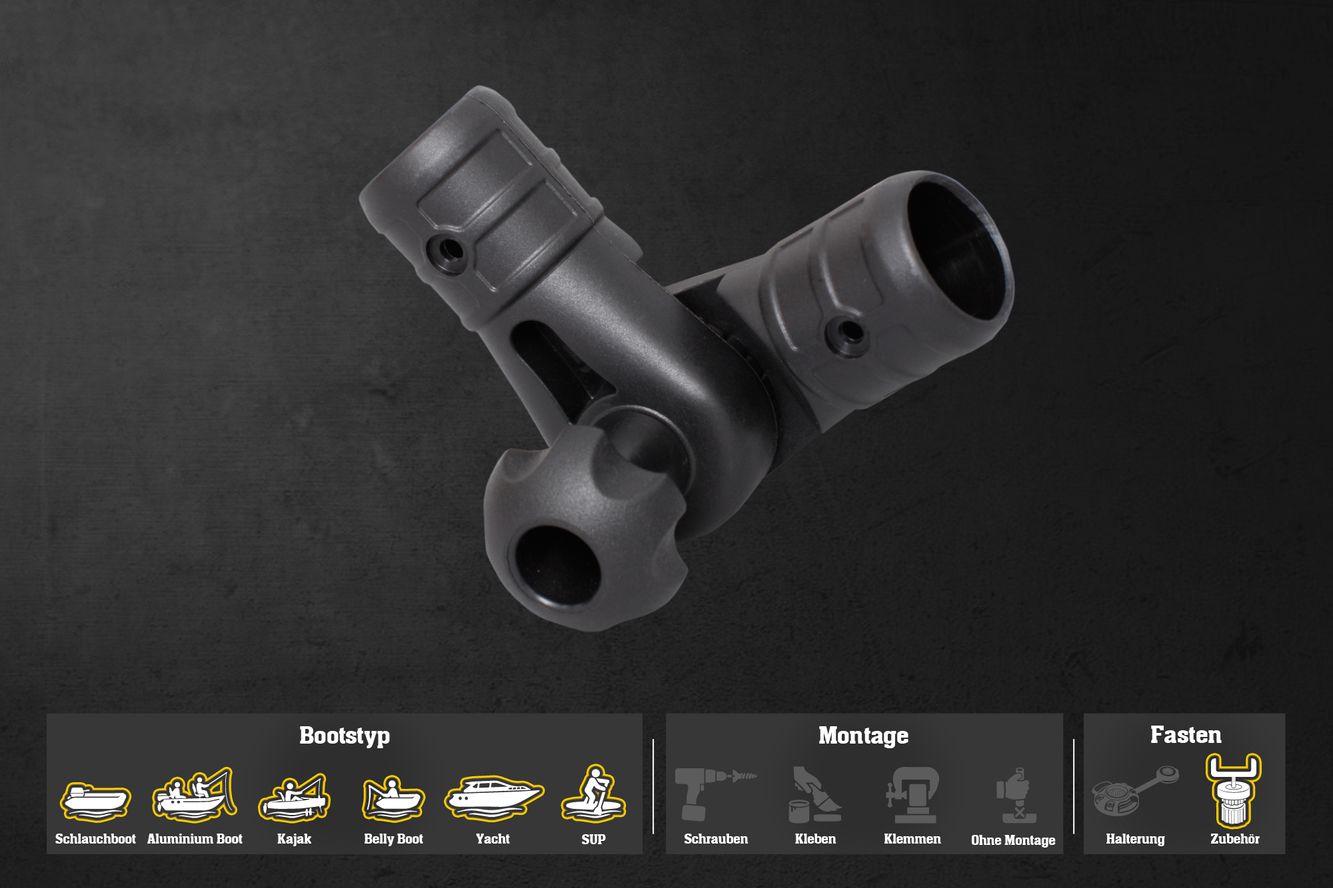

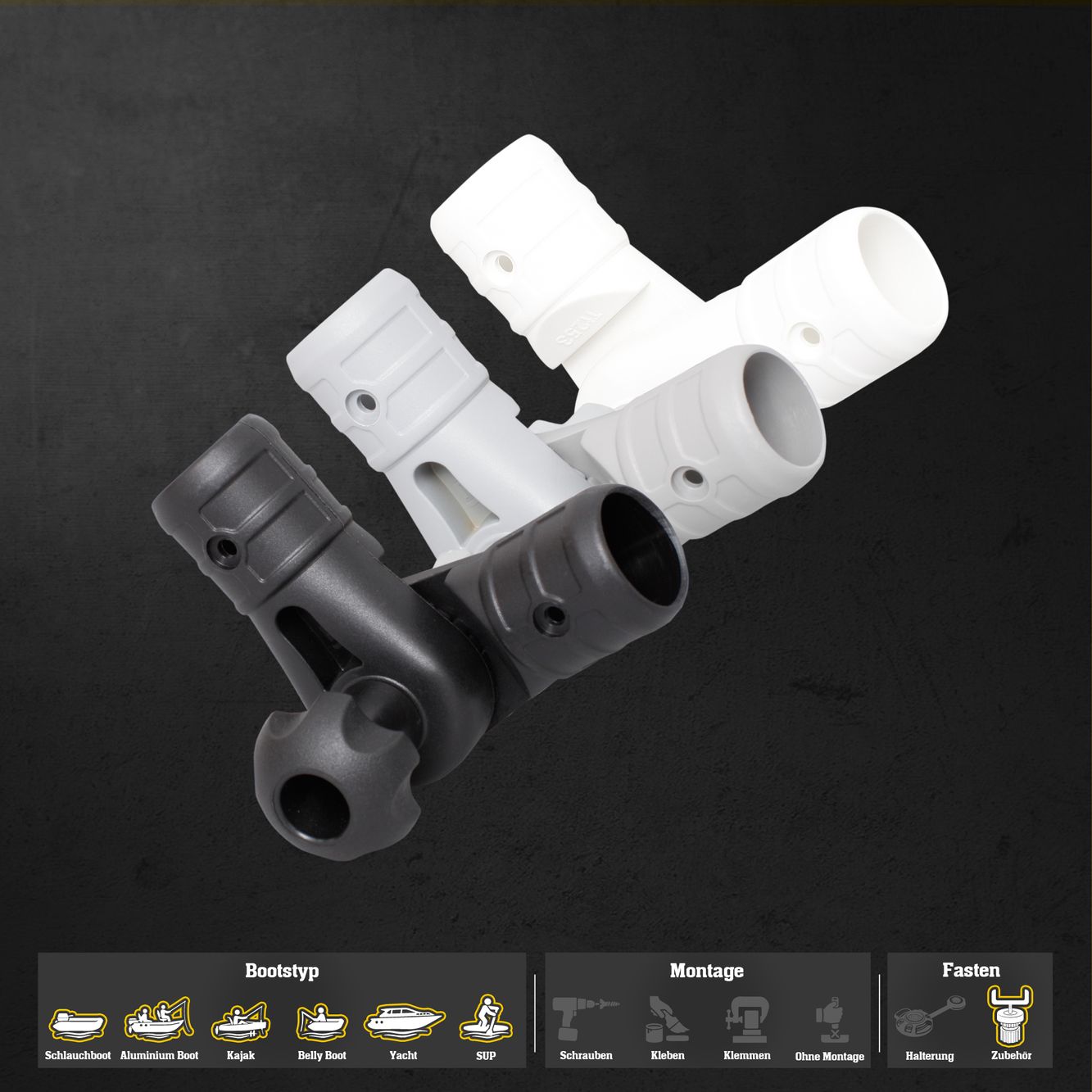

Dieses Gelenk verbindet 2 Rundrohre miteinander, damit man diese an der Verbindungsstelle knicken kann. Durch die Verzahnung, kann man vom geraden Zustand in 27° Schritten die Rundrohre knicken und mit der Handschraube fixieren. Bis max. 90° zur jeweiligen Seite. Also 90° nach links oder 90° nach rechts somit insgesamt 180° knickbar. Die Schenkel an beiden Seiten sind 0° verwinkelt. Zum Verständnis: Der Artikel TL257 hat an beiden Enden 45° verwinkelte Schenkel.

Das Gelenk wird mithilfe einer Nietzange und zwei Blindnieten am Rundrohr befestigt. Am Gelenk befinden sich zwei Löcher um jeweils eine Blindniete einzustecken und mit der Nietzange zu befestigen. Will man die Niete wieder entfernen muss diese durchgebohrt werden.

Durch eine innenliegende Feder werden beim Lösen der Handschraube die Verzahnungen voneinander in Abstand gehalten, damit man diese frei bewegen kann und sich die Verzahnungen nicht im Weg stehen.

Wenn wir von einem Rohr mit 2 mm Wandstärke ausgehen, dann passen Rundrohre mit einem Ø (Außendurchmesser) von 25 mm = Ø (Innendurchmesser) 23 mm in das Innenloch der Verbindung.
Oder der Stopfen der Verbindung passt in Rundrohre mit einem Ø (Außendurchmesser) von 32 mm = Ø (Innendurchmesser) 30 mm.

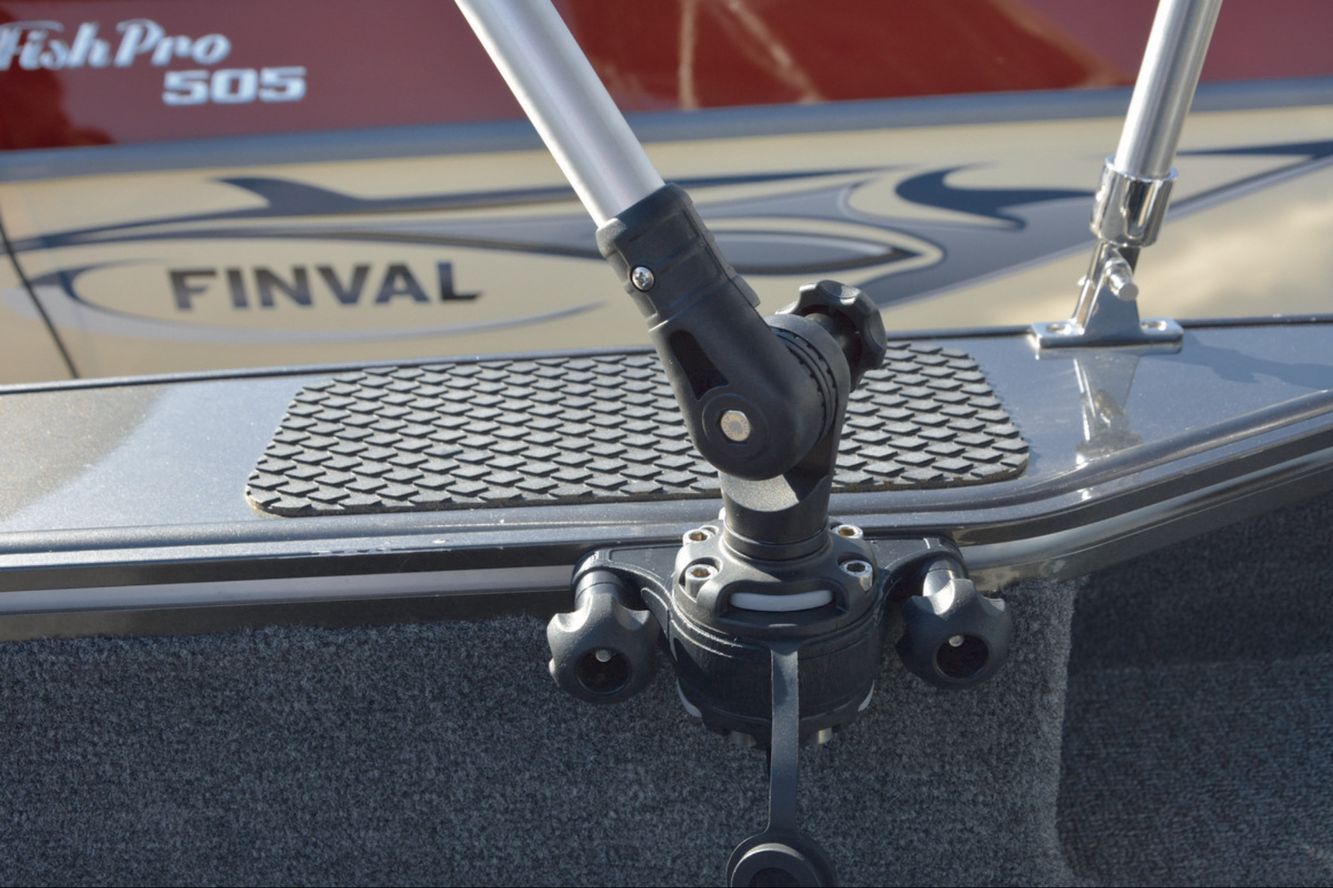

Dieses Zubehör wird oft beim Bimini, Gerätehalter, Stützstand, Badeleitern, Sonnendächer oder Reelingsbau für Dein Boot benutzt.

Im zusammengestecktem Zustand ist das Gelenk 66 mm lang. Es verlängert das Rohr somit auf 66 mm Länge.
